Кабина с маркировкой 90 × 90 см может не поместиться в угол, где вдоль обеих стен отложено по 90 см. Плитка не всегда сходится под прямым углом, стены бывают неровными, а труба или плинтус мешают поставить профиль. Поэтому до покупки проверьте место под основание, высоту, положение слива, ход двери и доступ к соединениям.
Что подготовить перед замерами
Возьмите рулетку, строительный уровень длиной хотя бы 60 см, угольник, карандаш и лист для схемы. Лазерным дальномером удобно измерить комнату в целом, но расстояния у пола, выступы и положение труб перепроверьте рулеткой. Если старая кабина ещё стоит, часть размеров будет предварительной: поддон и панели закрывают края пола и выводы коммуникаций.
Нарисуйте угол установки и отметьте входную дверь ванной, раковину, унитаз, мебель, полотенцесушитель, розетки и люк доступа к трубам. Выберите точки отсчёта: например, ширину считайте от облицованной левой стены, глубину — от задней. Не смешивайте замеры от черновой стены и от готовой плитки.
- Записывайте размеры в миллиметрах и указывайте, где снят каждый из них.
- Разделяйте размеры готовых поверхностей и участков, которые изменятся после ремонта.
- Фотографируйте место установки с приложенной рулеткой — так проще проверить спорную цифру позже.
- Не округляйте результаты до привычного типоразмера кабины.
Габариты места: измеряйте на нескольких уровнях

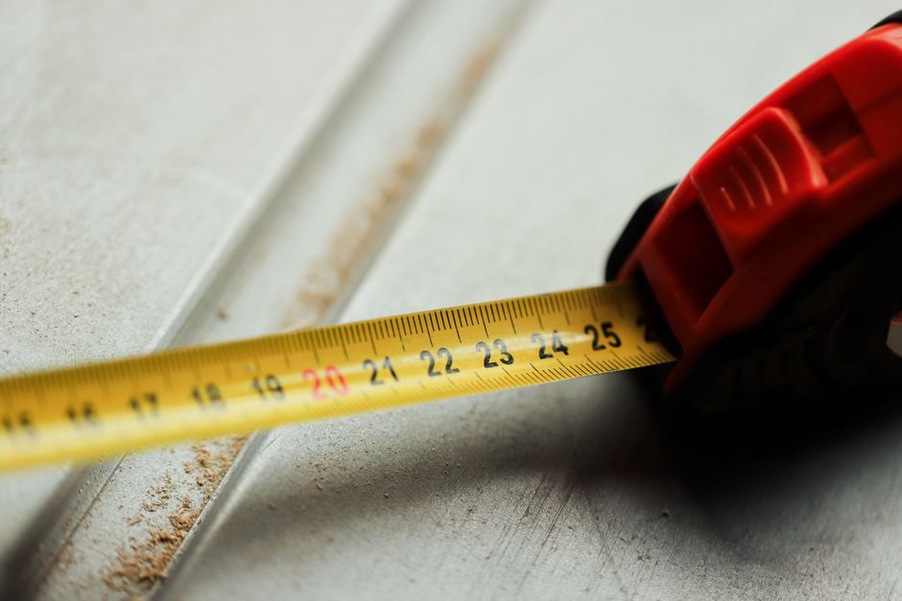

Для угловой кабины измерьте расстояние вдоль каждой стены от внутреннего угла до ближайшего препятствия. Повторите замеры у пола, примерно на высоте поддона, на середине будущих стенок и у верхней кромки кабины. Запишите все значения, если они различаются. Наименьшее ограничивает доступное место, но ещё не подтверждает, что кабина встанет: нужно свериться с требованиями производителя к профилям и их регулировке.
Проверьте уровнем вертикальность стен в нескольких точках. Локальный выступ может оказаться как раз там, где должна прилегать стойка ограждения. Приложите правило или ровную рейку, отметьте выступы и впадины. Угол между стенами проверьте угольником либо сравните диагонали намеченного на полу прямоугольника. Если угол заметно отличается от 90°, жёсткий поддон или задние панели закрытой кабины могут не прилегать плотно, даже если места вдоль стен хватает.
Для кабины у одной стены измерьте доступную ширину внизу и вверху, затем глубину до ближайшего предмета или границы прохода. Если кабина встанет в нишу, снимите ширину проёма минимум в трёх местах и глубину обеих боковых стен: к выходу ниша может сужаться или расширяться.
Какие выступы нельзя пропустить
Внимательно осмотрите нижние 20–30 см стен: там встречаются трубы, короб, высокий плиточный плинтус или напольный бортик. Выше могут мешать ревизионный люк, выводы смесителя, подоконник и полотенцесушитель. Для каждого выступа запишите высоту от пола, расстояние от угла и то, насколько он заходит в зону кабины. Проверьте также, откроется ли люк после установки.
Высота кабины и запас над ней
Измерьте высоту от готового пола до потолка именно там, где будет стоять кабина, а не посередине ванной. Если потолок подвесной, учтите низ светильников, вентиляционного короба и других выступающих деталей. Для закрытого бокса сравните высоту помещения с полной высотой изделия — вместе с поддоном, крышей и верхними элементами.
Оставить место только для собранной кабины недостаточно. Некоторым моделям нужен зазор сверху, чтобы установить крышу или подтянуть крепёж. Требуемую величину смотрите в инструкции конкретной модели. Если пол ещё не облицован, учитывайте будущую толщину плитки и клеевого слоя по проекту; при устройстве нового основания уровень пола изменится сильнее. У открытого ограждения без крыши отметьте высоту верхнего профиля, чтобы он не пересёкся с окном, вентиляционной решёткой или выступом потолка.
Поддон и слив: две отдельные привязки
Уточните, какой поддон предусмотрен: низкий, высокий или встроенный в пол. Измерьте доступную площадь по фактическим границам, а не по контуру, намеченному на плитке. Если поддон асимметричный, отметьте сторону длинной грани и положение слива. Подходящая по площади кабина может оказаться «зеркальной» относительно канализационного вывода.

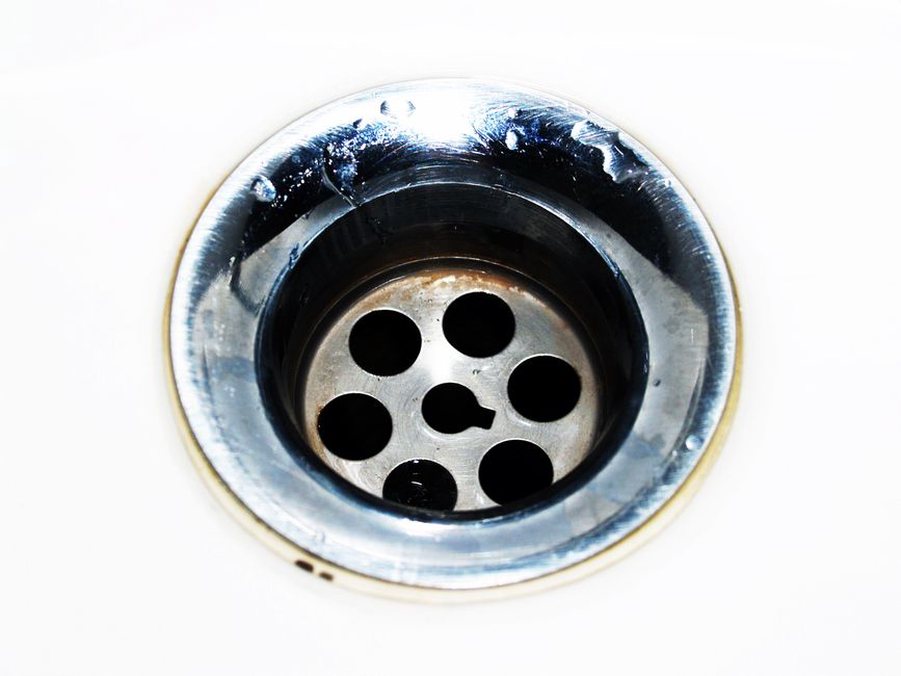

Запишите положение вывода канализации: расстояние от оси трубы до двух стен, высоту оси от готового пола, направление трубы и её наружный диаметр. Положение сливного отверстия поддона возьмите с технического чертежа. Не рассчитывайте соединить любой выпуск короткой гофрой: сифону нужно место, а отвод должен работать без провисаний и обратного уклона. Если ради подключения поддон придётся поднять, вырастут и общая высота кабины, и входной порог.
Продумайте доступ к сифону после установки — через съёмный экран, ревизионное отверстие или соседнюю конструкцию. Замуровывать обслуживаемое соединение без доступа не стоит. Если слив будет в полу, одних замеров рулеткой мало: до устройства стяжки нужно проверить на месте проектные отметки уклона покрытия, высоту трапа, подключение к канализации и гидроизоляцию.
Водопровод и электропитание
Для закрытой кабины сверьте по монтажной схеме зоны подключения горячей и холодной воды, допустимую длину подводок и необходимое место за панелью. Измерьте расстояние от водяных выводов до стен и пола, а также выступ кранов и фитингов. Корпус не должен пережимать подводки. Запорные краны оставьте доступными для обслуживания, а не за несъёмной стенкой.
Если у бокса есть подсветка, вентилятор или другая электрическая функция, заранее выясните требования к питанию и расположению точки подключения. Переносить розетку или подключать оборудование во влажной зоне по принципу «куда дотянется провод» нельзя. Размещение, защиту линии и подключение должен проверить квалифицированный электрик с учётом действующих норм и инструкции производителя. Если электроприборов в кабине нет, этот пункт можно пропустить.
Дверь, проход и пользование кабиной
Нанесите на план траекторию дверцы. Для распашной двери нужно свободное место перед кабиной — проверьте его не только у пола, но и на высоте ручки, где может мешать раковина или полотенцесушитель. Раздвижная дверь не выходит наружу, зато полезный вход у неё может быть уже. Для складной или поворотной конструкции посмотрите на чертеже, сколько места занимает открытая створка.
Измерьте свободный вход между открытыми створками или профилями: он отличается от номинальной ширины кабины. Проверьте, удобно ли переступить бортик, зайти внутрь и закрыть дверь, не упираясь в смеситель или стенку. Кабина также не должна перекрывать доступ к другим приборам или мешать полностью открыть дверь ванной.
Как сравнить записи с чертежом выбранной модели
Перед заказом найдите монтажный чертёж именно той модификации, которую собираетесь купить. Обозначение 80 × 80 или 90 × 90 см может относиться к внешним габаритам, размеру поддона или округлённому названию серии. Проверьте полный размер в сборе, диапазон регулировки пристенных профилей, высоту с поддоном, положение слива, сторону входа и допустимые зоны подключения. У внешне похожей модели форма поддона или направление двери могут отличаться.
Сравните чертёж с наименьшими измеренными расстояниями, не забывая о выступах и отклонениях стен. Профиль компенсирует неровности только в указанном производителем диапазоне; заметно заваленную стену или несовпадающий слив он не исправит. Если ремонт ещё идёт, повторите замеры после выравнивания, гидроизоляции и укладки плитки — по окончательным поверхностям.
Запись, которую удобно передать монтажнику
| Параметр | Что записать |
|---|---|
| Место установки | Ширину и глубину на нескольких высотах, диагонали, выступы |
| Высота | Расстояние от готового пола до самого низкого препятствия над кабиной |
| Канализация | Положение оси вывода относительно двух стен и пола, диаметр, направление трубы |
| Подключения | Положение водяных выводов и кранов, доступ к ним |
| Вход | Сторону открывания, полезную ширину, свободное место перед дверью |
Пока старая кабина не демонтирована, пометьте схему словами «размеры предварительные» и перечислите закрытые ею участки. Сразу после демонтажа перемерьте угол у пола и положение канализационного вывода: через установленный поддон эти данные трудно получить достоверно.
